一、产品概述

BLZJ-CL7-A CAN-Lora中继器(以下简称中继器)是一款配套巨感控制器使用的产品,该产品用于扩大控制器无线信号覆盖范围,自带电池,断电后正常工作,操作简便。

二、包装清单

序号 名称 数量 说明
1 中继器 1 个 内附电池
2 电源适配器 1 个 12V/1A
3 附件 1 袋
4 合格证 1 张
5 说明书 1 份

三、产品外观

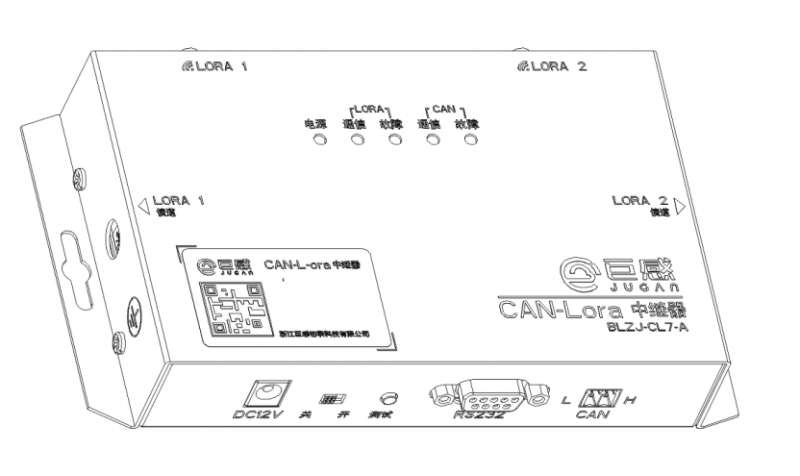

图1:产品示意图

名称 功能 备注
指示灯 电源:常亮 电源正常,常灭 电源故障

Lora通信:闪烁 数据通信成功

Lora故障:常亮 硬件故障

CAN通信:闪烁 数据通信成功

CAN故障:闪烁 通信故障

常亮 硬件故障

旋转开关 Lora1信道:选择Lora1信道

Lora2信道:选择Lora2信道

0-8信道可选
电源插孔 DC12V:需使用配套的电源适配器
电源开关 关:关断系统电源

开:接通系统电源

按钮 测试:配置系统工作模式
串口 RS232:系统配置接口
CAN接口 L:CAN_L

H:CAN_H

天线 LoRa1,LoRa2:Lora天线
  1. 当前时间显示区域,联网成功后自动和服务器校时
  2. 火警表示,火警警报时闪烁
  3. 故障指示
  4. 温度指示
  5. 联动状态指示
  6. 供电系统指示
  7. 联网指示(常灭:平台断开  常亮:平台连接)
  8. gprs天线
  9. lora天线

四、技术参数

型号 BLZJ-CL7-A
工作电压 DC12V
工作电流 110mA
电池续航时间 <=24h
电池充电时间 <=8h
通讯距离 可视1km
无线功率 ≤19.5dBm
灵敏度(LoRa) -120dBm
外形尺寸 长: 172mm,宽: 95mm,高:29mm
相对湿度 ≤95%RH;(40℃±2℃)
工作温度 -10~55℃
安装方式 壁挂或水平

五、安装调试

1. 工作模式

无线中继模式:中继器通过lora1信道和控制器通讯,lora2信道和节点通讯。

有线中继模式:中继器通过CAN总线和控制器通讯,lora2信道和节点通讯,此模式下,中继器CAN接口的L和H分别对应连接控制器CANL和CANH。

2. 安装要求

  • 该设备仅限适用于室内场所;
  • 安装点位置位于控制器与节点设备之间,且易于接收来自控制器和节点信号的位置;
  • 设备不应安装在屏蔽室内部,否则无法正常通信,宜安装在四周较为空旷位置;
  • 应安装在与墙角距离5米之外,不应紧贴屋顶安装;
  • 不应安装在被物体遮挡处;
  • 不应安装在极冷、极热、较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所;
  • 不应安装在相对湿度大于95%的场所;

3.安装调试

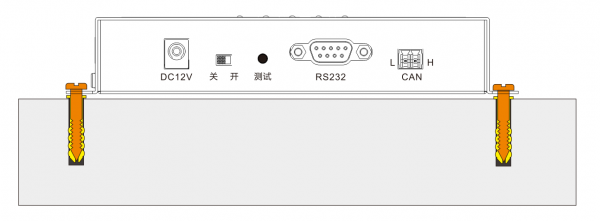

图2:安装示意图

a. 支撑物体上钻孔,采用螺钉安装。(如图2)。

b. 安装lora1和lora2天线。

c. 用螺丝刀旋转lora1信道的“旋转开关”,箭头指示的数字与控制器信道一致,旋转lora2信道的“旋转开关”,箭头指示的数字与节点信道一致。控制器,中继器,节点信道出厂默认均为0,可正常工作。

d. 连接电源适配器,打开电源开关。

e. 将需要安装的节点扫码录入控制器,该操作完成后才能进入下面操作。

f. 长按测试按键三秒以上,蜂鸣器发出“嘀”一声后,所有指示灯点亮,进入节点录入模式;

g. 节点上电,中继器发出“嘀”一声,节点录入成功。使用同样操作录入其余节点;

h. 所有节点录入完成以后,短按测试按键一次,保存录入的节点信息。蜂鸣器长鸣“嘀”一声,录入保存成功,“嘀嘀嘀”连续响三声表示保存失败;

注意:在无线中继模式下,由于CAN总线未连接,CAN故障指示灯常亮,可以不予理会;

六、主要功能

扩大控制器信号覆盖范围。

七、故障排除

故障现象 处理方法
打开电源开关,无任何反应 检查电池是否安装。

检查适配器是否连接。

LoRa故障灯常亮 请联系售后
CAN故障灯常亮 如果仅使用LoRa无线中继通讯,可以不予理会。

如果使用CAN总线通讯,检查CAN接口连接是否正确。

CAN故障灯闪烁 检查CAN总线连接是否正确
录入节点未听到“嘀”声 检查控制器是否录入此节点

检查LoRa 1信道和控制器信道是否一致

检查LoRa 2信道和节点信道是否一致

检查CAN总线是否连接正确

录入时保存失败 请重试,重试仍然失败,请联系售后

八、注意事项及维护

由于内置电池,为保证电池性能,请每隔12个月,断开适配器(断开适配器前,适配器正常供电不小于8小时),进行放电测试,如果电池不能持续工作6小时,请及时联系我司。
