一、产品概述

BJSG-L7-A无线联网型火灾声光报警器(以下简称声光报警器)主要用来接收网关或控制器传输的火灾报警信号,进行声光报警。当发生火灾时,网关或控制器收到报警信息会传输至声光报警器,使其发出报警信号,提示现场工作人员进行灭火处理或逃生。

声光报警器采用双电源供电,市电断电后,自动切换为电池供电并通知控制器供电状态。当声光报警器外部供电异常时,监控平台将及时显示。

二、包装清单

序号 名称 数量 说明
1 声光报警器 1 只 内装 3.7V 锂电池1只
2 附件 1 袋 2颗胶钉

4颗螺钉M3.5*25mm

1颗螺钉M3*40mm

3 合格证 1 张
4 说明书 1 份

三、产品示意图

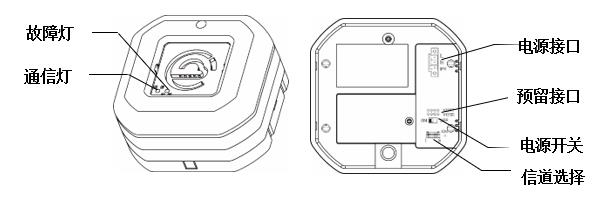

图1:产品示意图

四、技术参数

型号 BJSG-L7-A
工作电压 市电供电:220VAC
监视电流 ≤20mA
报警电流 ≤500mA
响度 ≥75dB(3米处)
通讯距离 可视1km
无线功率 ≤17dBm
无线传输最低信号强度 ≥-120dBm
外形尺寸 长:120mm,宽:120mm,高:61.6mm
环境湿度 <95%RH
工作温度 -10~55℃

五、安装测试

1. 安装要求

  • 火灾声光报警器采用标准86盒安装。
  • 火灾声光警报器应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等处的明显部位,且不宜与安全出口指示标志灯具设置在同一面墙上。
  • 每个报警区域内应均匀设置火灾警报器;
  • 该声光报警器仅限适用于室内场所,安装时,底边距地面高度应大于 2.2m;
  • 应安装在工作人员易看到和易听到的地方;
  • 声光报警器周围应避免出现强光、大功率噪音等干扰。
  • 不应安装在相对湿度大于95%的场所;

2. 安装方法

a. 拧开底座,查看设备底部设备信息。

b. 打开巨感云APP,在“设备管理”-“按组网”页面,点击“+”,扫描设备底部二维码,选择所属网关或控制器,并根据提示继续完善设备信息并保存,直至设备添加成功。

*添加前请确保所属网关或控制器属于正常工作状态

c.打开电源:打开声光报警器电源开关,开机自检之后,绿色通信指示灯闪亮一次,表明声光报警器进入正常工作状态;

d.用螺丝将声光底座固定在86盒上。将86盒内的火线、零线、地线通过接线端子连接到声光背部对应的L、N、PE接口。

e.安装声光报警器:将声光报警器主体与底座通过按压方式卡合后用螺丝将声光报警器主体与底座固定。

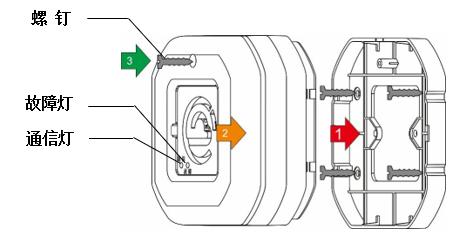

e. 安装底座:在墙上上钻两个孔(施工人员根据孔的大小决定是否需要胶塞),用螺钉将底座固定在墙面上(如图2);

f. 安装手报:将手报主体与底座通过按压方式卡合;

g. 报警测试:手报安装完毕后,按下手报按钮,对手报进行测试,报警指示灯点亮,发送灯闪烁1次,表明手报可正常工作。测试后用手报报警解除钥匙将手报复位。

六、主要功能

  1. 火灾报警功能:将装好电池的手报安装于建筑安全通道适宜高度的墙上,火灾发生时,按下手报开关可进行火灾报警,警示室内人员进行灭火或逃生。
  2. 低电量报警功能:为确保探测器可靠运行,在运行过程中,手报能够自动检测出电池电量不足,将电池电压发送到监控平台,黄色故障指示灯每5s闪烁两次直至故障解除。
  3. 通信状态指示功能:通信状态指示灯包括通信指示灯和故障指示灯。数据发送成功后,绿色通信指示灯闪烁一次;数据发送失败后,黄色故障指示灯每5s闪烁一次,直至故障解除。
  4. 心跳功能:正常情况下,该探测器每1小时会向上级设备发送一次数据,通讯成功绿色指示灯亮一次。

七、常见问题及排除方法

故障现象 处理办法
故障灯闪烁1次,间隔5秒 检查电池是否安装或市电是否正常;

检查开关是否打开;

检查控制器或网关是否已经开启;

检查声光报警器ID是否已经录入平台。

故障灯闪烁2次,间隔5秒 电池欠压状态:及时接入市电

八、 注意事项及维护

  1. 本产品为室内型产品(非住宅型)不宜安装在极冷极热的环境中。
  2. 建议使用过程中应每半年进行一次报火警测试,测试声光报警器是否工作正常。清洁外壳灰尘时,请用半干毛巾擦拭外壳(建议至少一年一次)。
  3. 每台声光报警器覆盖的楼层不应超过3层,且首层明显部位应设置用于直接启动声光报警器的无线联网型手动火灾报警开关;
  4. 声光报警器只能为火灾报警提示用,不具有灭火功能,当发生火灾报警时需要进行灭火处理,或及时逃生;
  5. 当市电供电断开后,锂电池可维持声光报警器在待机状态下工作7天,或在报警状态下工作4小时。电池最大使用年限为3年,超过该年限后需要及时更换电池。
  6. 本产品保修期为自您签收之日起12个月。保修期内,凡属于正常使用情况下产品本身质量问题引起的故障,本公司将给予免费维修。
  7. 设备无法正常工作时,若仍在保修期内,请与卖方联系;若不在保修期内,请联系厂家。若退换货,包装时请注意防护填充。
  8. 请勿自行修复系统或更改内部电路,否则影响保修。
