一、概述

BCSB-L7-A无线联网型手动火灾报警按钮(以下简称手报)主要用来手动报警火灾情况。当发生火灾时,人为手动按下手报开关,手报将向控制器或网关发出报警信号,控制器将启动与其连接的声光报警信号,提示现场工作人员进行灭火处理或逃生,云平台通过app、短信、微信等多种方式告知用户。

该手报采用超低功耗设计,延长电池使用寿命。当感烟报警器出现电池电量低等异常情况时,及时将异常信息上传至控制器或网关,并在平台上显示状态。

二、包装清单

序号 名称 数量 说明
1 手报 1 只 内装 3.6V 锂电池1只
2 附件 一 袋 2只胶塞,2只螺钉
3 合格证 1 张
4 说明书 1 份

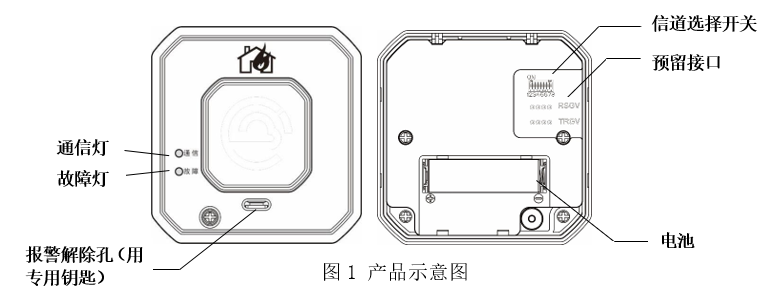

三、产品示意图

四、技术参数

型号 BCSB-L7-A
工作电压 3.6V
监视电流 ≤6.5μA
通讯距离 可视1km
无线功率 ≤17dBm
无线传输最低信号强度 ≥-120dBm
外形尺寸 长:95mm,宽:95mm,高:43.3mm
环境湿度 <95%RH
工作温度 -10~55℃

五、安装测试

1. 安装要求

每个防火分区应至少设置一只手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于 30m。手动火灾报警按钮宜设置在疏散通道或出入口处。

手动火灾报警按钮应设置在明显和便于操作的部位。当采用壁挂方式安装,其底边距地高度宜为 1.3m~1.5m ,且应有明显的标志;

2. 安装方法

a. 拧开底座,查看设备底部设备信息。

b. 打开巨感云APP,在“设备管理”-“按组网”页面,点击“+”,扫描设备底部二维码,选择所属网关或控制器,并根据提示继续完善设备信息并保存,直至设备添加成功。

*添加前请确保所属网关或控制器属于正常工作状态

c. 打开电池盖,拔掉绝缘片,同时绿灯、黄灯闪一次,代表指示灯正常。随后绿灯闪一次,代表通讯正常。再盖上电池盖。

d. 电池的安装方法:将电池按照标注的正负方向指示,推入电池仓内,盖上电池盖,通信指示灯闪亮一次,表明手报进入正常工作状态;

e. 安装底座:在墙上上钻两个孔(施工人员根据孔的大小决定是否需要胶塞),用螺钉将底座固定在墙面上(如图2);

f. 安装手报:将手报主体与底座通过按压方式卡合;

g. 报警测试:手报安装完毕后,按下手报按钮,对手报进行测试,报警指示灯点亮,发送灯闪烁1次,表明手报可正常工作。测试后用手报报警解除钥匙将手报复位。

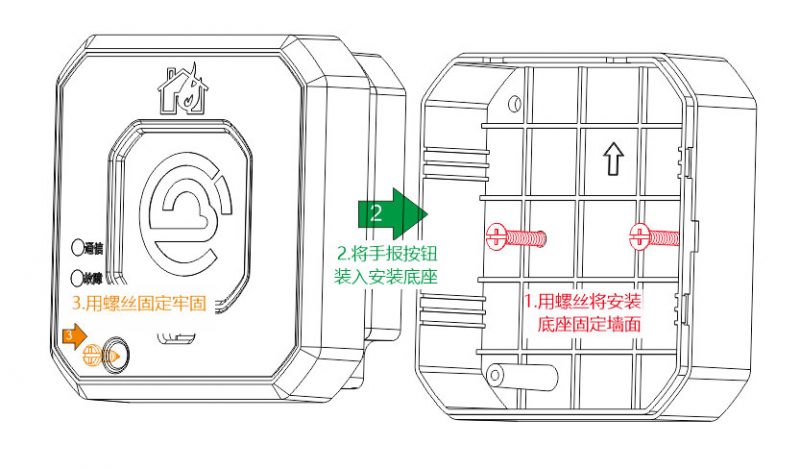

手报安装示意图

六、主要功能

  1. 火灾报警功能:将装好电池的手报安装于建筑安全通道适宜高度的墙上,火灾发生时,按下手报开关可进行火灾报警,警示室内人员进行灭火或逃生。
  2. 低电量报警功能:为确保探测器可靠运行,在运行过程中,手报能够自动检测出电池电量不足,将电池电压发送到监控平台,黄色故障指示灯每5s闪烁两次直至故障解除。
  3. 通信状态指示功能:通信状态指示灯包括通信指示灯和故障指示灯。数据发送成功后,绿色通信指示灯闪烁一次;数据发送失败后,黄色故障指示灯每5s闪烁一次,直至故障解除。
  4. 心跳功能:正常情况下,该探测器每1小时会向上级设备发送一次数据,通讯成功绿色指示灯亮一次。

七、常见问题及排除方法

故障现象 处理办法
故障灯闪烁1次,间隔5秒 通讯故障:

检查控制器或网关是否已经开启;

检查感烟探测器ID是否已经录入;

检查拨码开关是否正确;

故障灯闪烁2次,间隔5秒 电池欠压状态,请更换电池
故障灯闪烁3次,间隔5秒 设备拆除状态,请正确安装设备

八、注意事项及维护

  1. 本产品不宜安装在极冷极热和灰尘存在的环境中。
  2. 建议使用过程中应每半年进行一次报火警测试,测试手报是否工作正常。清洁外壳灰尘时,请用半干毛巾擦拭外壳(建议至少一年一次)。
  3. 手报只能作为火灾报警提示用,不具有灭火功能,当发生火灾报警时需要进行灭火处理,或及时逃生。
  4. 6V锂电池,可保证手报在监视状态下工作五年,如经常报火警、测试或发生故障,会相应缩短使用时间。
  5. 本产品保修期为自您签收之日起12个月。保修期内,凡属于正常使用情况下产品本身质量问题引起的故障,本公司将给予免费维修。
  6. 设备无法正常工作时,若仍在保修期内,请与卖方联系;若不在保修期内,请联系厂家。若退换货,包装时请注意防护填充。
  7. 请勿自行修复系统或更改内部电路,否则影响保修。
