一、产品概述

BCXL-BL7/5-A无线联网型线缆温度探测报警器(以下简称探测器)可通过感知探测点线缆温度来探测火灾。一旦探测到报警信号,将发出声光报警,同时将报警信号上传至控制器或网关,云平台通过app、短信、微信等多种方式告知用户。

探测器采用超低功耗设计,延长电池使用寿命。当感烟报警器出现电池电量低等异常情况时,及时将异常信息上传至控制器或网关,并在平台上显示状态。

二、包装清单

序号 名称 数量 说明
1 探测器 1 只 内装 3.6V 锂电池1只
2 温度探头 4个 黑色双排线,葫芦形
3 天线 1 个 吸附天线或棒状天线(选配)
4 安装附件 根据安装方式选配 1.壁挂安装方式配件:

膨胀螺丝1个、膨胀管1个。

2.导轨安装方式配件:

自攻螺丝(M3×6)2个、导轨卡扣。

3.轧带安装方式配件:

自锁式尼龙扎带(白色8×400mm)。

4 轧带 1 袋 自锁式尼龙扎带(白色2.5×100mm),用以固定温度探头。
4 合格证 1 张
4 说明书 1 份

三、产品示意图

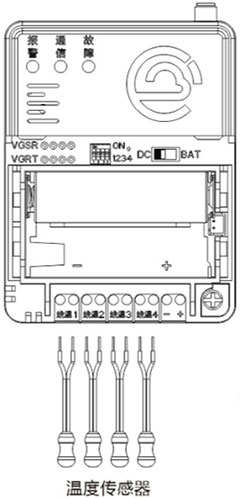

图1:产品示意图

四、技术参数

型号 BCXL-BL7/5-A
工作电压 3.6V
监视电流 ≤5μA
报警电流 ≤50mA
响度 ≥75dB(3米处)
通讯距离 可视1km
无线功率 ≤17dBm
无线传输最低信号强度 ≥-120dBm
无线功率 ≤17dBm
外形尺寸 长:86mm,宽:66mm,高:30.5mm
环境湿度 <95%RH
工作温度 -10~55℃
探头数 ≤4个
测温范围 -10-105℃

五、安装调试

1. 安装要求

  • 探头可用来探测带绝缘层保护的线缆,探头不可直接与高压接触。
  • 探头引线应避开干扰,影响温度测量;
  • 安装环境不应有较大灰尘,否则应采取防护措施;
  • 不应安装在相对湿度大于95%的场所;

2. 安装方法

a. 拧开底座,查看设备底部设备信息。

b. 打开巨感云APP,在“设备管理”-“按组网”页面,点击“+”,扫描设备底部二维码,选择所属网关或控制器,并根据提示继续完善设备信息并保存,直至设备添加成功。

*添加前请确保所属网关或控制器属于正常工作状态

c. 打开电池盖,拔掉绝缘片,同时绿灯、黄灯闪一次,代表指示灯正常。随后绿灯闪一次,代表通讯正常。再盖上电池盖。

d. 安装天线后,选择以下任一种方式将线缆测温主体固定。

  • 壁挂安装方式:

  • 导轨安装方式:

  • 扎带绑定安装方式:

六、主要功能

  1. 温度报警功能:当被测物体温度超过报警阈值后,探测器发出声光报警,并发送数据,用户将接收到报警提醒。
  2. 电池诊断功能:为确保探测器可靠运行,在运行过程中,探测器能够自动检测出电池电量不足,将电池电压发送到监控平台,黄色故障指示灯每5s闪烁两次, 并每隔一分钟发出报警声一次。
  3. 通信状态指示功能:通信状态指示灯包括通信指示灯和故障指示灯:数据发送成功后,绿色通信指示灯点闪烁一次;数据发送失败后,故障指示灯(黄色)闪烁。

七、常见问题及排除方法

故障现象 处理办法
故障灯闪烁1次,间隔5秒 通讯故障状态:

检查控制器或网关是否已经开启;

检查感烟探测器ID是否已经录入平台;

故障灯闪烁2次,间隔5秒 电池欠压状态:更换电池
故障灯闪烁3次,间隔5秒 拆除状态:检查设备是否安装到位

八、注意事项及维护

1. 本产品不宜安装在极冷极热的环境中。
2. 清洁外壳灰尘时,请用半干毛巾擦拭外壳(建议至少一年一次)。
3. 建议使用过程中应每半年进行一次报火警测试,测试感烟探测器是否工作正常;
4. 3.6V锂电池,可保证探测器在监视状态下工作五年,如经常报火警、测试或发生故障,会相应缩短使用时间;
5. 本产品保修期为自您签收之日起12个月。保修期内,凡属于正常使用情况下产品本身质量问题引起的故障,本公司将给予免费维修。
6. 设备无法正常工作时,若仍在保修期内,请与卖方联系;若不在保修期内,请联系厂家。若退换货,包装时请注意防护填充。
7. 请勿自行修复系统或更改内部电路,否则影响保修。
