一、产品概述

BCYT-BL7-A 无线联网型感烟火灾探测报警器 (以下简称感烟报警器)可通过感知烟雾来探测火灾。一旦探测到报警信号,将发出声光报警,同时将报警信号上传至控制器或网关,云平台通过App、短信、微信等多种方式告知用户。

该感烟报警器采用超低功耗设计,延长电池使用寿命。当感烟报警器出现电池电量低、被拆除、意外脱落等异常情况时,及时将异常信息上传至控制器或网关,并在平台上显示状态。

二、包装清单

序号 名称 数量 说明
1 感烟报警器 1 只 内装 3.6V 锂电池1只
2 附件 1 袋 2只胶塞,2只螺钉
3 合格证 1 张
4 说明书 1 份

三、产品示意图

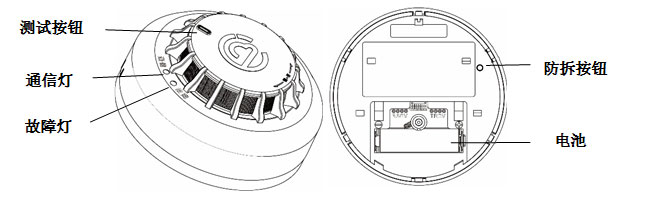

图1:产品示意图

四、技术参数

型号 BCYT-BL7-A
工作电压 3.6V
监视电流 ≤10μA
报警电流 ≤20mA
报警声音 ≥80dB(正前方3米处)
通讯距离 可视1km
无线功率 ≤17dBm
灵敏度(LoRa) ≥-120dBm
外形尺寸 Φ 110.5mm、H 51.6mm
环境湿度 <95%RH
工作温度 -10~55℃
保护面积 ≥33㎡ ,具体参考GB50116-2013

五、安装调试

1. 安装要求

  • 该感烟报警器仅限适用于室内场所,一般安装于天花板上;
  • 应和照明设备保持0.5米以上的距离;
  • 应安装在与墙角距离0.5米之外;
  • 不应安装在正常情况下有烟滞留的场所;
  • 不应安装在极冷、极热、较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所;
  • 不应安装在相对湿度大于95%的场所;
  • 不应安装在通风速度大于5米/秒的场所;
  • 不应安装在被物体遮挡处。

2. 安装方法

a. 拧开底座,查看设备底部设备信息。

b. 打开巨感云APP,在“设备管理”-“按组网”页面,点击“+”,扫描设备底部二维码,选择所属网关或控制器,并根据提示继续完善设备信息并保存,直至设备添加成功。

*添加前请确保所属网关或控制器属于正常工作状态

c. 打开电池盖,拔掉绝缘片,同时绿灯、红灯、黄灯闪一次,代表指示灯正常。随后绿灯闪一次,代表通讯正常,黄灯连闪三次,代表当前是底座被拆除状态。再盖上电池盖。

d.安装底座:在天花板上钻两个孔(施工人员根据孔的大小决定是否需要胶塞),用螺钉将底座固定在天花板上(如图2)。

e.安装感烟报警器:将感烟报警器扣在底座上顺时针旋转,直到感烟报警器自动锁紧并固定在底座上(如图2)。

f.报警测试:安装完毕后,请按“自检”键3s,对感烟探测器进行自检测试。测试时,红色指示灯闪烁代表有火警,绿色指示灯闪烁一次,代表火警信号上传成功。

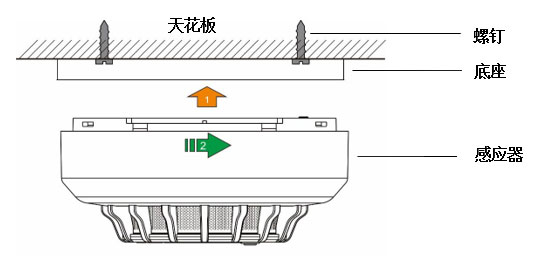

图2:安装示意图

六、主要功能

  1. 火灾报警功能:当烟雾浓度达到设定的感应界限时,红色报警指示灯闪烁,警示室内人员进行灭火或逃生,同时将报警数据上传。
  2. 自检功能:感烟报警器正常监视状态下,按自检按钮3s可以进行自检。红色指示灯点亮并发出报警声,同时绿色指示灯点亮一次,表明感烟报警器功能正常。
  3. 低电量报警功能:为确保感烟报警器可靠运行,在运行过程中,当感烟报警器自动检测出电池电量不足时,每隔5s黄色故障灯亮两次,并每隔一分钟发出报警声一次。
  4. 安装状态检测功能:该感烟报警器为可拆卸式感烟报警器,在感烟报警器在非安装状态下,黄色故障灯每5s闪烁3次,至故障解除。
  5. 通信状态指示功能:通信状态指示灯在数据发送成功后,绿色通信指示灯闪烁一次,失败黄色故障灯每5秒闪烁1次,至故障解除。
  6. 心跳功能:该探测器每1小时会上传一次数据,通讯成功绿色指示灯亮一次。

七、故障排除

故障现象 处理办法
测试按钮按下指示灯不闪烁 检查电池是否安装
故障灯闪烁1次,间隔5秒 通讯故障状态:

检查控制器或网关是否已经开启;

检查感烟探测器ID是否已经录入平台;

检查拨码开关是否正确;

故障灯闪烁2次,间隔5秒 电池欠压状态:更换电池
故障灯闪烁3次,间隔5秒 设备拆除状态:检查设备是否安装到位

八、注意事项及维护

  1. 为保证感烟报警器的灵敏度和使用寿命,定期检查烟感烟腔金属屏蔽网是否堵塞,如发现堵塞,请用软毛刷及时清理。清洁外壳灰尘时,请用半干毛巾擦拭外壳(建议至少一年一次)
  2. 使用过程中建议每半年进行一次报火警测试,测试感烟报警器是否工作正常;
  3. 感烟报警器只能作为火灾报警提示用,不具有灭火功能,当发生火灾报警时需要进行灭火处理,或及时逃生;
  4. 3.6V锂电池,可保证设备在监视状态下工作五年,如经常报火警、测试或发生故障,会相应缩短使用时间;
  5. 感烟报警器欠压状态下请及时更换电池,以确保您的人身和财产安全。
  6. 本产品保修期为自您签收之日起12个月。保修期内,凡属于正常使用情况下产品本身质量问题引起的故障,本公司将给予免费维修。
  7. 设备无法正常工作时,若仍在保修期内,请与卖方联系;若不在保修期内,请联系厂家。若退换货,包装时请注意防护填充。
  8. 请勿自行修复系统或更改内部电路,否则影响保修。
